请亲们放心以下图片并非按每个功率拍出的图片。
只是个参考图。
请以后实物原装正品为准图。谢谢。
注：产品标出价为非卖价，拍下此价不发货，请联系卖家改价！
一级代理厂家不允许标价，不便之处，还请谅解！谢谢！！
信捷伺服750W电机MS-80ST-M02430B-20P7
| 产 品 说 明 |
DS系列伺服专用电机
适配DS2系列0.75KW伺服驱动器
编码器线数2500ppr 产品规格 电压等级 | 220V | 电机型号MS-80ST- | M02430□□-20P7 | M03520□□-20P7 | 电机代码 | 0011 | 0012 | 额定功率（KW） | 0.75 | 额定电流（A） | 3.0 | 额定转速（rpm） | 3000 | 2000 | 转速（rpm） | 4000 | 2500 | 额定转矩（N· m） | 2.39 | 3.5 | 峰值转矩（N· m） | 7.1 | 10.5 | 反电势常数（V/krpm） | 48 | 71 | 力矩系数（N· m/A） | 0.8 | 1.17 | 转子惯量（Kg· m2） | 0.24×10-3 | 0.3×10-3 | 绕组（线间）电阻（Ω） | 2.88 | 3.65 | 绕组（线间）电感（mH） | 6.4 | 8.8 | 电气时间常数（ms） | 2.22 | 2.4 | 重量（Kg） | 2.86 | 3.7 | 编码器线数（PPR） | 2500 | 极对数 | 4 | 电机绝缘等级 | Class B（130℃） | 防护等级 | IP65 | 使用环境 | 环境温度 | －20℃～＋50℃ | 环境湿度 | 相对湿度<90%（不结露条件） |
型号 | LA | 常规 | 带抱闸 | MS-80ST-M02430□□-20P7 | 150 | 191 | MS-80ST-M03520□□-20P7 | 178 | 219 |
|

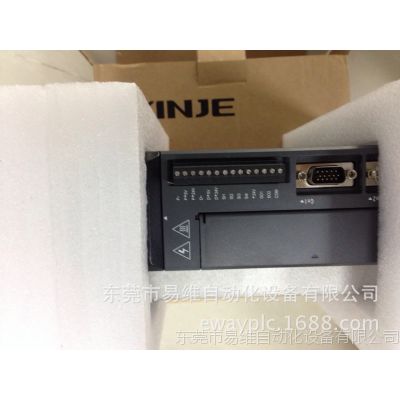

信捷伺服750W驱动DS2-20P7-AS |
| 产 品 说 明 |
三种控制方式，无缝切换：位置控制、速度控制、转矩控制
高达400HZ的高速响应，功率750W
2种脉冲输入，24V OC门接口
5路DI输入、3路D0输出
双通讯口：RS232、RS485
完善的保护，*** 产品规格 伺服单元型号 | DS2-20P7-AS | 适用电机 | 电机代码 | 0011（出厂设置）、0021 | 转速（rpm） | 额定3000/4000 | 适用编码器 | 标准∶增量型编码器 (2500线) | 适用电机容量 [kW] | 0.75 | 连续输出电流 [A rms] | 3 | 输出电流 [A rms] | 9 | 允许再生频率（次/分） | 31 | 输入电源 | 单相AC200～240V，50/60Hz | 控制方式 | 三相全波整流IGBT PWM控制 正弦波电流驱动方式 | 使用条件 | 使用温度/保管温度 | 0～+50 ℃/-20～+85 ℃ | 使用/保管湿度 | 90％RH以下（不结露） | 耐振动/耐冲击强度 | 4.9m/s2/ 19.6m/s2 | 构造 | 基座安装 |
联系人：张小姐18046981962
电话：0769-83065005 传真：0769-22324789 QQ：2312067743 地址：东莞市南城区莞太大道新基路段183号泰昇楼402B |
|
